Промышленные скрубберы — эффективные устройства для мокрой очистки газов. Можно также встретить такое название скрубберов, как газопромыватель, мокрый пылеуловитель.
Скрубберы используются в промышленности для очистки дымовых газов от пыли, запахов, серосодержащих соединений, от частиц пыли не органических соединений, от фенола и формальдегида, аэрозолей, паров, смесей кислот и т.д.
Скрубберы используются в промышленности для очистки дымовых газов от пыли, запахов, серосодержащих соединений, от частиц пыли не органических соединений, от фенола и формальдегида, аэрозолей, паров, смесей кислот и т.д.
Типы скрубберов
К мокрым пылеулавливателям относят такие виды:
Полый или форсуночный скруббер широко используется как для очистки газов от достаточно крупных частиц пыли, так и для охлаждения газов. Аппарат представляет собой колонну круглого или прямоугольного сечения, в которой осуществляется контакт между очищаемыми газами и каплями жидкости, распыляемой форсунками.
Полый или форсуночный скруббер широко используется как для очистки газов от достаточно крупных частиц пыли, так и для охлаждения газов. Аппарат представляет собой колонну круглого или прямоугольного сечения, в которой осуществляется контакт между очищаемыми газами и каплями жидкости, распыляемой форсунками.
Видео о полых/форсуночных скрубберах
Полый скруббер для очистки воздуха. Фильтр на окрасочное производство
Тарельчатый барботажный или пенный скруббер — сложное устройство мокрой очистки воздуха. Тарельчатые барботажные скрубберные установки могут быть с провальными тарелками и с переливными тарелками. Корпус фильтра обычно разборный. Принцип работы такой: тарелки (щелевые или дырчатые) поливаются жидкостью. Образующаяся на них пена захватывает частицы пыли. Удаление из аппарата происходит в виде шлама.
Насадочные газопромыватели — колонны, заполненные насадками различной формы. Эти устройства рекомендуется применять только при улавливании хорошо смачиваемой пыли. Особенно, когда процессы улавливания пыли сопровождаются охлаждением газов или абсорбцией.
Скруббер Вентури — газопромыватель состоит из труб, в которые под высоким напором поступают газ и жидкость. Капли жидкости захватывают твердые частицы и вместе с ними оседают в каплеуловитель.
Устройство скрубберов
Конструкция скруббера
Устройство скрубберов будет зависеть от его типа. Но в любом случае конструкция включает в себя следующие элементы:
- Корпус скруббера или колонный аппарат, в котором происходит улавливания пыли;
- Входной патрубок (1); Трубопровод для подачи жидкости (2);
- Выходной патрубок;
- Бак накопитель для рециркуляции воды;
- Штуцер для вывода шлама.

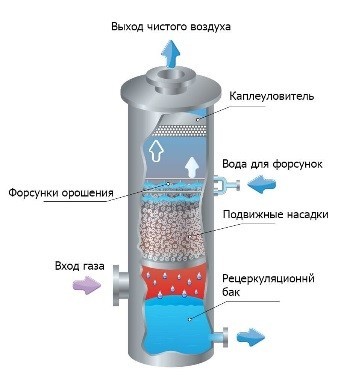

Принцип работы мокрых пылеуловителей
Грязный газ заходит через воздуховод внутрь корпуса скруббера. Далее при помощи аэродинамических сил он закручивается. Очистка происходит при помощи воды.
Вода подается через насосную станцию, проходит через трубопровод, форсунки и смачивает газ.
Частицы воды улавливают пыль и падают вниз. Грязная вода сливается в бак-отстойник или переходит в очищающее оборудование.
Вода подается через насосную станцию, проходит через трубопровод, форсунки и смачивает газ.
Частицы воды улавливают пыль и падают вниз. Грязная вода сливается в бак-отстойник или переходит в очищающее оборудование.
Принцип работы скруббера
Технические характеристики
Технические характеристики зависят от комплектации. Под каждого клиента производители могут разрабатывать свой скруббер. Определение характеристик делается на основе подробного опроса о производстве и характере пыли. Каждый параметр может меняться по требованию заказчика, производства и здравого смысла.
Выбирая фильтр на производство следует обращать внимание на ряд характеристик:
Что может произойти при неправильных расчетах читайте в статье.
Выбирая фильтр на производство следует обращать внимание на ряд характеристик:
- Производительность. Подбирается в зависимости от потребностей производства, конкретного процесса или оборудования. Для увеличения производительности могут использоваться фильтровальные комплексы.
- Степень очистки. Чистота выходящего газа. Может быть от 90 до 99,99%.
- Мощность одного вентилятора.
- Емкость (бассейн) под циркуляцию воды и растворов (абсорберов).
Что может произойти при неправильных расчетах читайте в статье.
Фильтровальный комплекс «Торнадо-ПН»
Сервисное обслуживание и ремонт скрубберов. Утилизация загрязненной воды.
Технический паспорт, чертежи для скрубберов
На примере скруббера Вентури можете ознакомиться с техническим паспортом и проектным чертежом.
Скоростной скруббер «Вентури» с каплеуловителем
Мы всегда делаем предельно точные расчеты, помогаем подобрать подходящие фильтры. Обычно на это нужно 1 – 2 дня.
Технический директор,
Владимир Никулин
